带通滤波器

  • 12-14GHz交指带通滤波器

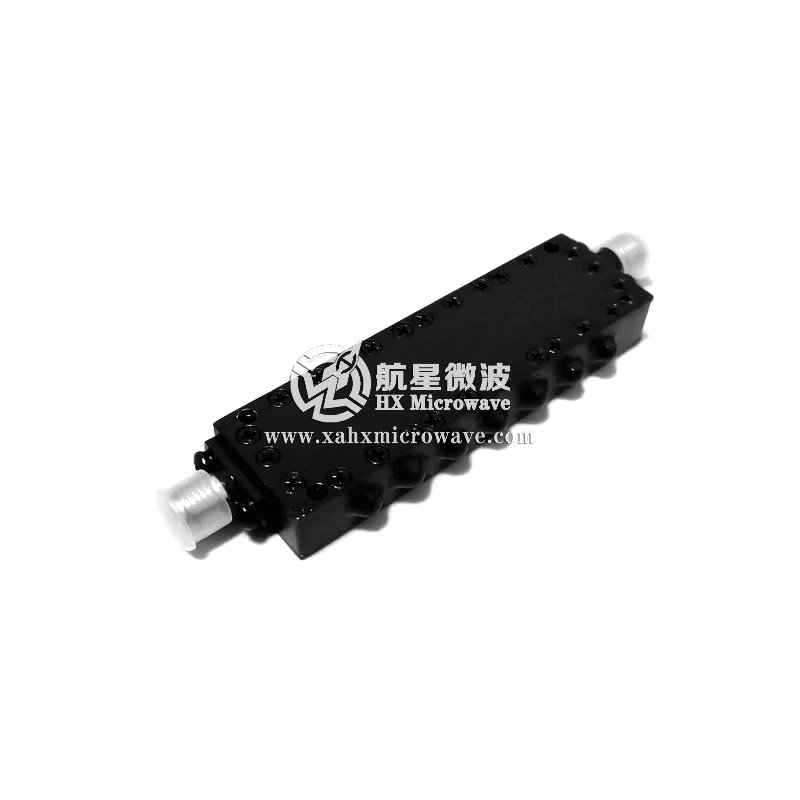

12-14GHz交指带通滤波器

12-14GHz交指带通滤波器

  • 型号：HXLBQ-DTA216
  • 工作频率：12-14GHz
  • 抑制：≥60DB
  • 接头：SMA-Female
  • 产品描述：☆体积小☆性价比高☆驻波低☆插入损耗小☆带外抑制高☆可按照客户需求定制各种频段滤波器☆频率范围DC-70GHz可选
  • PDF技术指标下载
Technical Data Sheet
● Center Frequency(F0) 13GHz
● 1dB Bandwidth 2GHz (12～14GHz)
● Insertion Loss at Center Frequency ≤1.0dB
● VSWR ≤1.7:1
● Stop Band Rejection ≥60dB @ 11.5GHz  ≥60dB @ 14.5GHz
● Impedance 50 ohms
● Power ≤2W
● Connectors SMA-Female
● Surface Finish Black Paint
● Temperature Range -30℃～+70℃
Test Curve
